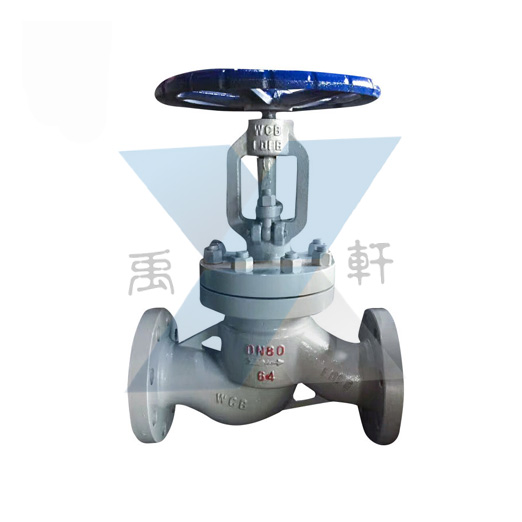

J41H-64C-DN80高压法兰截止阀概述
J41H-64C~160C铸钢法兰截止阀：手动、法兰连接、直通式、阀座密封面材料为Cr13 系不锈钢、公称压力 PN16~PN160、阀体材料为碳素钢的截止阀。
J41H、J41Y、J41W 截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。
产品结构特点：
1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长
J41H-64C-DN80高压法兰截止阀产品性能参数：
型号 | J41H-16C～160C | J41Y-16C～160C | J41W-16P～160P | |
工作压力（MPa） | 1.6～16.0 | |||
适用温度（℃） | ≤425 | ≤150 | ||
适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | ||
材料 | 阀体、阀盖 | 碳素钢 | 铬镍钛不锈钢 | |
阀杆 | 铬不锈钢 | 铬镍钛不锈钢 | ||
密封面 | 堆焊铁基合金 | 堆焊硬基合金 | 本体材料 | |
填料 | 石棉石墨、柔性石墨、聚四氟乙烯 | |||
J41H-64C-DN80高压法兰截止阀产品主要零件材料：
阀体 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
阀盖 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
支架 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
阀瓣 | 2Cr13 | 316 | Cr5Mo | 304 |
阀杆 | 2Cr13 | 316 | 25Cr2MoV | 304 |
阀座 | 25 | 316 | 304 | 304 |
密封环 | 304、增强柔性石墨 | |||
填料 | 增强柔性石墨 | |||
阀杆螺母 | ZCuA110Fe3 | |||
15 | 170 | 105 | 75 | 55 | 41 | 18 | 2 | 4 | 4-φ14 | 140 | 195 | 10 | |||||||||||
20 | 190 | 125 | 90 | 68 | 51 | 20 | 2 | 4 | 4-φ18 | 160 | 228 | 13 | |||||||||||
25 | 210 | 135 | 100 | 78 | 58 | 22 | 2 | 4 | 4-φ18 | 180 | 275 | 14.5 | |||||||||||
32 | 230 | 150 | 110 | 82 | 66 | 24 | 2 | 4 | 4-φ23 | 200 | 325 | 19 | |||||||||||
40 | 260 | 165 | 125 | 95 | 76 | 24 | 3 | 4 | 4-φ23 | 240 | 360 | 25 | |||||||||||
50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 8-φ23 | 280 | 410 | 35 | |||||||||||
