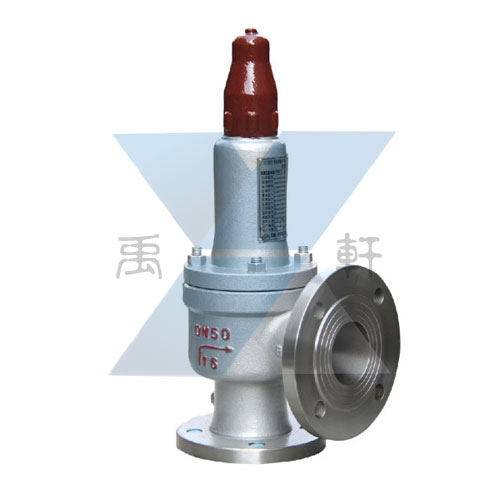

AH42F-16/25/40C,P,R型安全回流阀用途
A42F型安全回流阀适用于工作温度-29 ~ +80P的液化石油气和类似非腐蚀性介质的设备和管路上，AH42F型安全回流阀适用于液化石油气罐泵出口的液相回流管道上，当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放，当压力降低到规定值时，阀门自动关闭，保证设备安全运行。

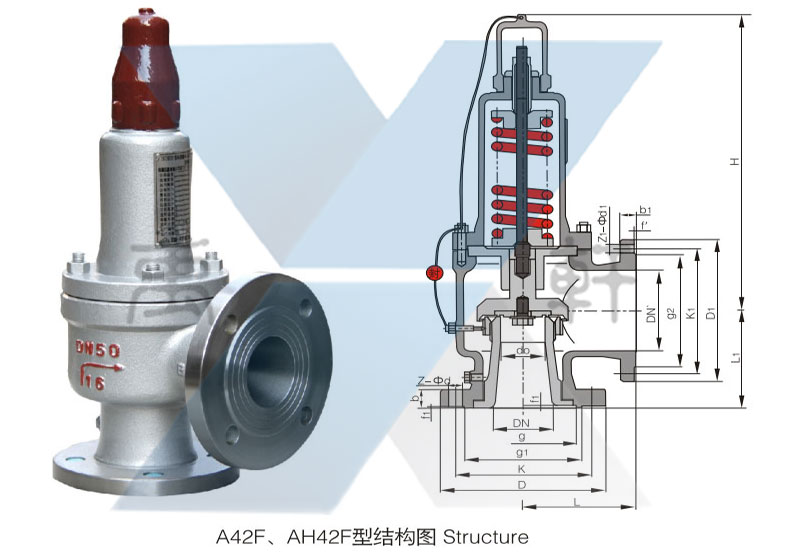

AH42F-16/25/40C,P,R型安全回流阀主要连接尺寸
公称通径 DN(mm) | do | DN' | L | Li | H |
20 | 15 | 25 | 100 | 85 | 291 |
25 | 16 | 32 | 110 | 95 | 291 |
32 | 20 | 40 | 115 | 100 | 293 |
40 | 25 | 50 | 120 | 110 | 302 |
50 | 32 | 65 | 135 | 120 | 323 |
65 | 40 | 80 | 160 | 135 | 398 |
50 | 100 | 170 | 135 | 410 | |
100 | 65 | 125 | 195 | 542 | |
100 | 65 | 150 | 176 | 185 | 581 |
125 | 80 | 150 | 210 | 190 | 578 |
150 | 100 | 175 | 255 | 230 | 595 |
150 | 100 | 200 | 250 | 210 | 619 |
200 | 125 | 250 | 300 | 260 | 737 |
250 | 150 | 300 | 350 | 320 | 885 |
300 | 220 | 400 | 380 | 350 | 1243 |
350 | 250 | 500 | 500 | 450 | 1520 |
